自研芯片支持8路1080p解码。
博雯 发自 凹非寺
非常AI 报道 | 公众号 QbitAI
一家国产AI半导体公司才成立两年,却能够保持每一年发布一款芯片的节奏。
不简单,着实不简单。
这家公司叫“爱芯科技”,而就在最近它又有了大动作:
宣布将品牌升级为“爱芯元智”(AXERA)。
而细挖这家公司,可以发现它的来头并不小。
创始人仇肖莘曾是AT&T实验室、博通工程师,并曾担任紫光展锐前CTO。
2019年5月,在离开紫光展锐半年后仇肖莘创立了爱芯科技,专注于边缘AI视觉芯片。
到今年,爱芯元智已经完成了三轮超过10亿元的融资。

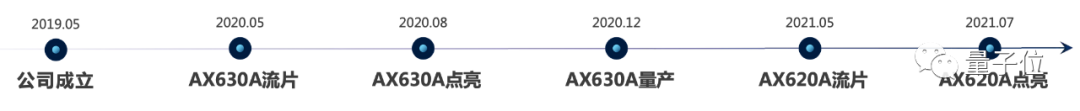

两年时间,爱芯已经完成了两款芯片的研发,第一枚芯片一次流片就获得成功,并于去年年底成功量产。
第一款AI视觉芯片AX630A采用了台积电12nm工艺,9个月即实现流片。

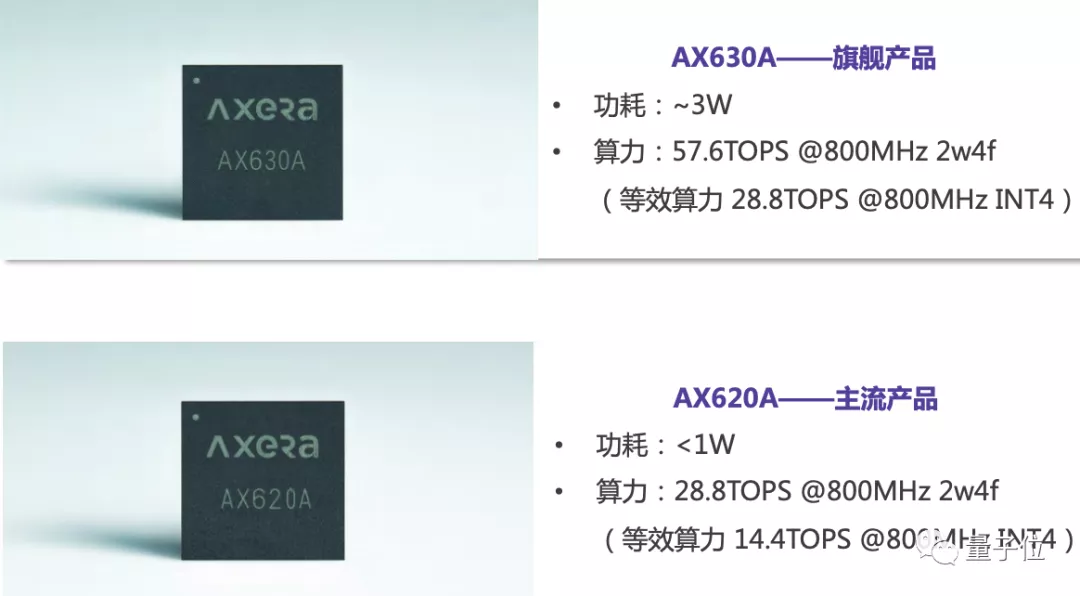

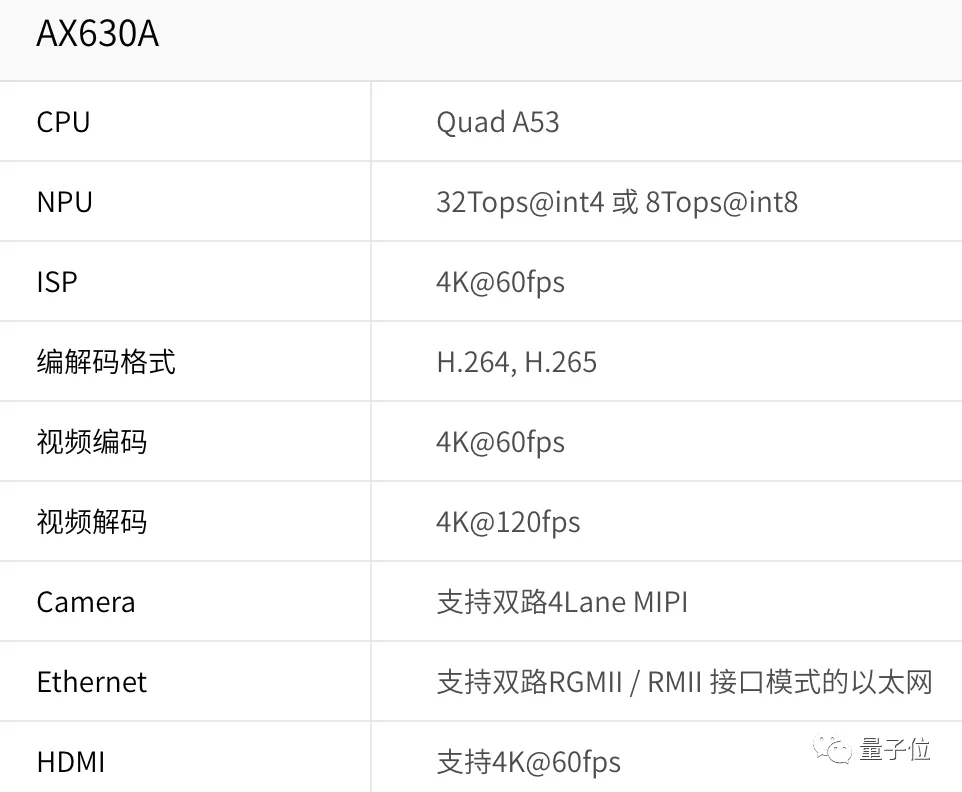

这款芯片支持8路1080p编码,等效算力28.8TOPS(INT4),同时能耗小于3W。
第二款芯片AX620A今年5月流片成功,定位于比AX630A稍低端的市场,算力约为AX630A的一半。
仇肖莘表示爱芯元智聚焦于混合精度NPU和AI ISP芯片。这和现在市场上其他AI图像处理芯片有何不同?
AI ISP
首先是他们自研的混合精度NPU。
根据深度神经网络特性,爱芯元智团队运用低比特混合精度算法,灵活地选择每一层网络的精度。
这样就能够减少数据搬运量和运算量,在功耗受限的情况下使算力最高达到28.8TOps@INT4。
第二点,就是将AI引入ISP。
AI的引入使得ISP能够在不改变硬件的情况下,不断地训练模型。通过算法模型迭代,持续为量产芯片升级。
最终,为芯片提供强大的算力,并将AI的画质提升算法应用到了4K视频显示上。
集合了这两大核心技术,爱芯元智拿出了他们自研的第一款高性能、低功耗的AI视觉处理器芯片,AX630A。
在编解码方面,AX630A可以支持20路1080p解码,同时支持8路1080p编码。
再加上AI ISP所赋予的图像处理能力,使得AX630A芯片能够在暗光环境下实现更优异的画质效果:
未来,爱芯元智希望能通过强大的感知和算力提供一个基础的AI芯片平台,让各行各业的客户都能在这一平台上实现或开发不同的智能化应用。
创始人曾是紫光展锐CTO
2019年5月,爱芯科技(已改名为爱芯元智)正式成立。
创始人仇肖莘,本硕毕业于清华大学自动化专业,并在美国南加州大学取得了电子工程博士学位。
公司的核心成员也都是半导体行业老兵,参与过10颗以上的芯片设计和生产,现在公司总员工超过300人,平均年龄30岁。
据仇肖莘介绍,爱芯元智目前已经拥有一条完整的芯片、生产、产品、应用链条。
高性能、低功耗的AI处理器芯片,以及面向推理加速的神经网络处理器IP,正是他们现在主要的业务方向。
而谈到未来公司的芯片迭代速度时,CEO仇肖莘博士表示:
现在的基本速度是一年一颗,希望未来能做到两年三颗的节奏。
参考链接:
https://www.axera-tech.com/techAdvantages
